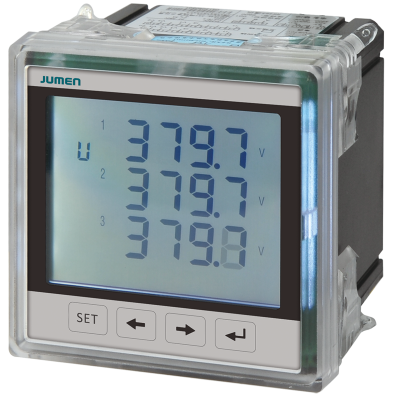

明及 MECAN AEP602Z-AY4智能可编电压表 72方形 液晶显示

产品货号 :0013-0064

参考价:¥900.00 台

云配件价:¥300.00 台

已选择:"72方形", "LCD"

服务: 江苏明及电气股份有限公司 负责发货,并提供售后服务。

商家热线:400-994-7111   在线客服,点此联系

库存情况:

产品介绍
概述

PZ90Z-AY4智能可编电压表

72 方形外形及安装尺寸图


智能可编程电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输,可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级,实现LED现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯规约。应注意的是:
1、输入电压应不高于产品的额定输入电压(100V或380V)的120%,否则应考虑使用PT。
2、标准额定输入电流为5A, 大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表, 接线应采用串接方式。

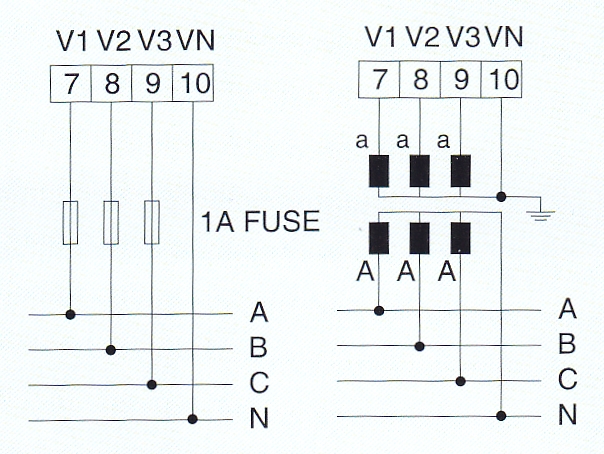

接线方式


可选单元接线

技术规格 通用技术参数
精度等级0.5级 工作范围AC,DC, 80V~270V 功耗小于3.0VA 标称值电压:AC100V、220V、380V, 电流:AC1A、5A(订货时标明电压、电流变比) 过负荷持续:1.2倍 瞬时:电压2倍(10秒) 频率50Hz±10% 电能计量有功、无功电能计量 数字通讯接口RS-485/MODBUS-RTU规约,1位起始位,1位停止位,8位数据位,波特率可设定 脉冲输出(标配)1路2路电能脉冲输出(集电极开路的光耦输出) 开关量输入输出4DI、4DI/2DO 变送4-20mA 工作环境-10~60℃ 隔离耐压电源/输入/输出之间耐压>2kV 外形及安装尺寸
外形尺寸 代号A(72方形):74mm×74mm×105mm 开孔尺寸 代号A(72方形):67mm×67mm 规格型号
外形72方形 显示 LCD 可选项1、K1、K2或M单选; 2、K1+M; 3、K2+M 使用场所抽屉出线柜 功能三相I、RS485/Modbus
制造商提供的信息一年保修
包装清单合格证*1  仪表*1  说明书*1
